管道检测与评估

技术简介：

    管道检测的目的就是为了及时发现排水管道存在的问题，为制定管道养护、修理计划和修理方案提供技术依据。但是调查的关键在于方法和手段，只有采用正确的方法和手段，才能够真正将埋在地下‘看不见’的管道设施‘看清楚、查清楚’。目前排水管道电视和声呐检测技术已经在我国推广使用，为我国排水管道的有效检查提供了技术支撑。

    排水管道的检测是进行修复和合理养护的前提，目的是了解管道内部状况。根据管道内部状况，可以确认管道是否需要修复和修复应采用何种工法，可以科学地制定养护方案。

排水管道仪器检测技术推广应用现状：

    排水管道仪器检测技术主要分为三种：管道闭路电视检测系统（CCTV）、声呐检测和潜望镜检测。

    1、管道闭路电视检测系统

    电视检测是采用闭路电视系统进行管道检测的方法，简称CCTV（Closed Circuit Television Inspection）检测。CCTV电视检测系统是一套集机械化与智能化为一体的记录管道内部情况的设备。它对于管道内部的情况可以进行实时影像监视、记录、视频回放、图像抓拍及视频文件的存储等操作，无须人员进入管内即可了解管道内部状况。

    （1）CCTV电视检测系统的功能

        ①管道积淤、排水不畅等原因的调查。

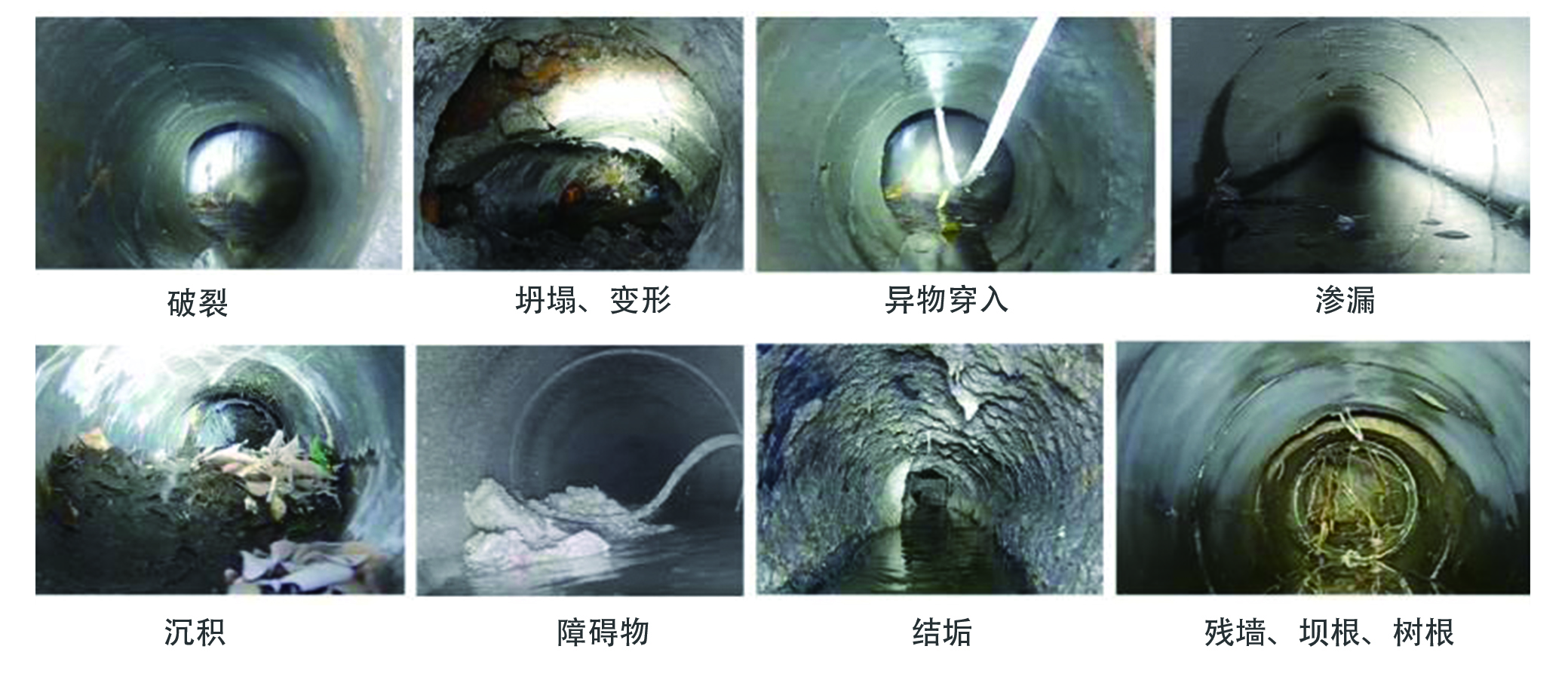

        ②管道的腐蚀、破损、接口错位、淤积、结垢等运行状况的检测。

        ③雨污水管道混接情况的调查。

        ④管道不明渗入水或水量不足的检测。

        ⑤排水系统改造或疏通的竣工验收。

        ⑥查找因排水系统或基建施工而找不到的检修井或去向不明管段。

        ⑦查找、确定非法排放污水的源头及接驳口。

        ⑧污水泄漏点的定位检测。

        ⑨分析、确定由于污水泄漏造成地基塌陷，建筑结构受到破坏原有等。

        ⑩新建排水管道的交接验收检测。

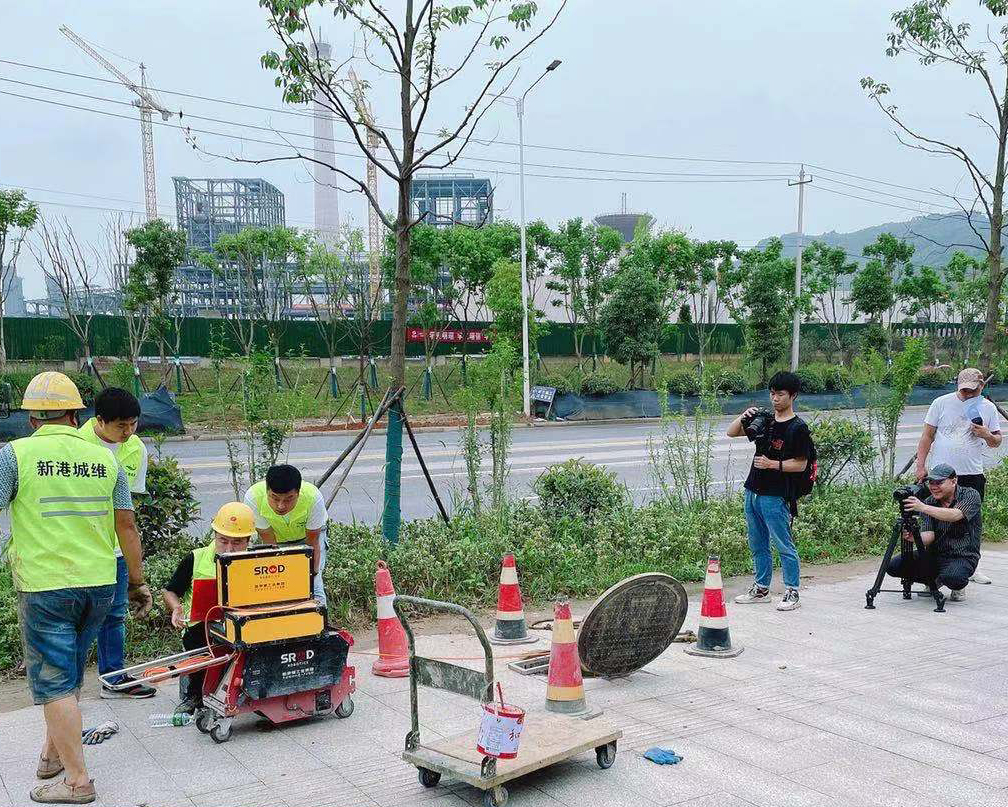

    （2）现场管道检测应包括下列基本内容

        ①设立施工现场围栏和安全标志，必要时须按道路交通管理部门的指示封闭道路后再作业。

        ②打开井盖后，首先保证被检测的管道通风，在井口或必须下井工作之前，要使用有毒、有害气体检测仪进行检测，在确认井内无有毒、害气体后方可开展检测工作。

        ③管道预处理，如封堵、吸污、清洗、抽水等。

        ④仪器设备自检。

        ⑤管道实地检测与初步判读。对发现的重大缺陷问题应及时报知委托方或委托方指定的现场监理。

        ⑥检测完成后应及时清理现场，并对仪器设备进行清洁保养。

管道评估

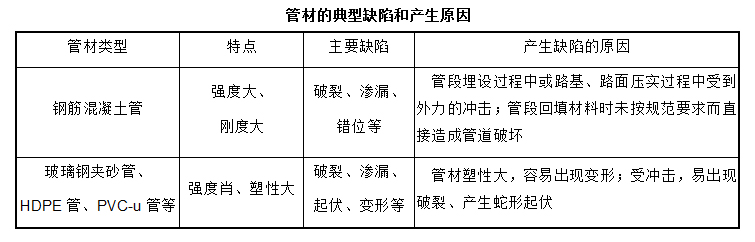

    管道评估即是对管道根据检测后所获取的资料，特别是影响资料进行分析，对缺陷进行定义、对缺陷严重程度进行打分、确定单个缺陷等级和管段缺陷等级，进而对管道状况进行评估，提出修复和养护建议。本节结合《城镇排水管道检测与评估技术规程》CJJ 181-2012(本节简称《CJJ 181规程》）第8章管道评估的规定进行详细解读。
