紫外光CIPP固化修复技术

技术简介：

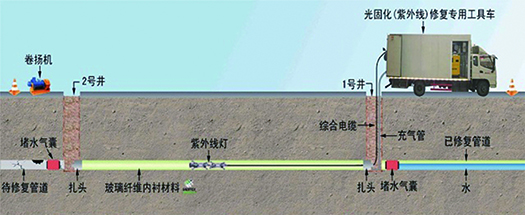

紫外光CIPP固化修复又称拉入式原位固化法，是属于非开挖修复的一种，是将玻璃纤维编制成软管注脂或浸渍光固化树脂，然后将其拉入待修复原有管道内充气扩张紧贴原有管道，以原有管道为外模，软管内为内膜，然后再紫外光的作用下树脂固化形成具有一定强度的复合内衬管的管道整体修复技术。

适用范围：

（1）紫外光固化内衬修复工艺适用于对多种类型的管道缺陷进行修复，包括管道坍塌、变形、脱节、渗漏、腐蚀等。如管道内部出现大量坍塌、变形等缺陷时，则需要在进行全内衬修复之前，采用铣刀机器人、扩孔头、点位修复器等辅助设备进行点位辅助修复处理。

（2）紫外光固化内衬修复工艺适用于管径在DN200-DN1500的管道。

（3）紫外光固化内衬修复工艺适用于对待修复管道的长度无限制，可在施工过程中根据待修管道的实际长度进行灵活裁切。

技术特点：

（1）该工艺形成的内衬管强度高，壁厚小，与原有管道紧密贴合，加之内衬管表面光滑、没有接头、流动性好，极大减小了原有管道的过水断面损失。

（2）该工可修复的管径范围为DN200-DN1500，一次性修复最长可达200米，修复后使用年限最高可达50年。

（3）施工时间短：通过紫外线灯照射内衬管材，紫外线灯的牵引速度为1m/min，固化一段长度40米的管道只需要30-50min。

（4）施工灵活性高：对应不同的现场情况，可以任意选择修复材料的厚度与长度。

（5）施工全程摄像观察：紫外线灯架设备的最前端，安装有CCTV摄像检测系统，可以在施工中对管道情况进行全程观察。

（6）管壁光滑：材料内设有内膜，可在施工后去除，在今后的管道使用中，不会由于管壁不光滑而有垃圾附着于管壁上。粗糙度系数小于钢筋混凝土管，可以适当地提高流速增加流量。

（7）硬化后收缩小：光硬化工法中所使用的修复材料中含有作为增强材料的玻璃纤维，硬化后几乎没有收缩。并且，在硬化过程中持续通入冷却、干燥的压缩空气，边硬化边冷却使管口硬化后与既有管道的管口部位不发生错位等现象。内衬管道成型后2小时进入稳定期。

（8）设备占地面积小：施工时，仅需3辆工程车，占用道路面积小（规划占道面积为：在检查井边的位置，宽2.5m，长12m的矩形区域），噪音低，对道路交通影响小。

（9）保护环境，节省资源：该工艺施工时不开挖路面，不产生垃圾，不堵塞交通，二氧化碳排放量小，改变和提升了管道施工的总体形象。
