城市排水管网是城市的重要基础设施之一，排水管网的安全运行直接关系到城市的公共安全和环境的保护，排水管网的长期运行，造成管道内部出现沉积、结垢等功能性缺陷和破裂、变形等结构性缺陷的病状不可避免，从而造成道路积水和路面塌陷，污染土质和地下水，甚至引发地面坍塌、附近建（构）物变形等重大公共安全隐患，因此，排水管网的维护和保养已成为城市公共管理的重要工作，查清管道的健康状况是管网养护的基础和前提。

  管道健康状况包括管道的结构性和功能性缺陷，采用CCTV技术、QV技术及人工巡视等手段能够有效检测并评价管道的缺陷类别和等级。本文结合深圳地区开展CCTV检测的实际工作，提出排水管道检测及评估的技术方法、作业流程及适用对象。

  排水管网健康状况检测主要采用CCTV、QV及人工现场巡查的方法完成，可根据管道的实际情况和需要选择不同的方法完成。

（一）、 CCTV检测技术

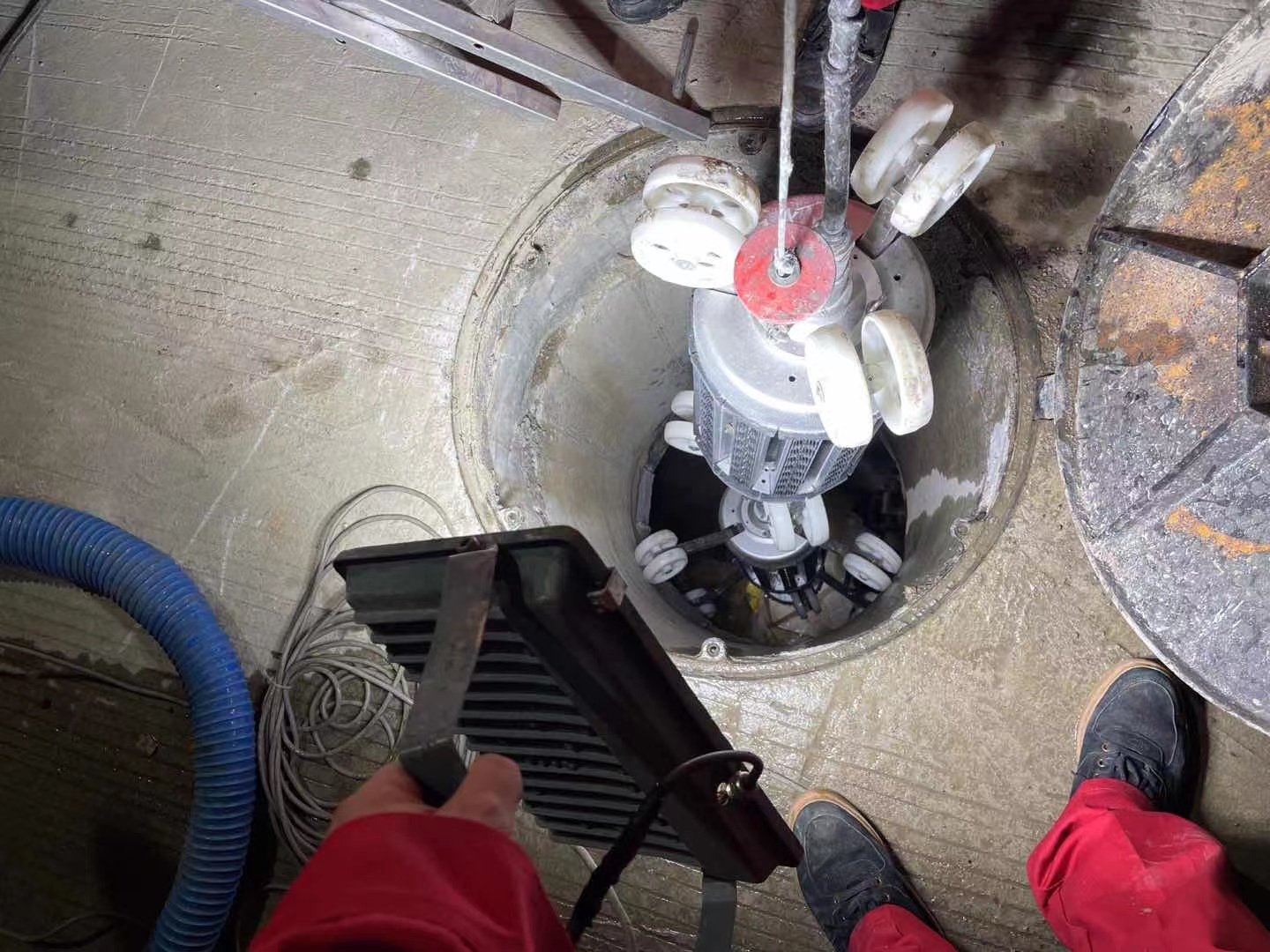

1、CCTV（管道闭路电视、Closed-Circuit Television）检测系统，是一种应用于排水管道安全状态检测的核心技术。该系统最早出现于20世纪50年代，到80年代基本成熟，90年代引入我国并在部分大城市开始使用。CCTV系统主要由控制平台、爬行车、摄像头、电缆盘及记录器等组成。

2、CCTV检测系统通过携带高频摄像仪的爬行车进入内部对管道内的锈层、结垢、腐蚀、穿孔、裂纹等状况进行摄像，获取管道内部的高清影像信息，采用计算机技术对影像进行自动识别、判读，依据检测技术规程再进行评估，最终获得客观反应管道内部健康状况的相关信息，对排水管道的健康状况进行评估，为管网的养护提供基础数据和依据。

3、CCTV检测时系统可以自动进行影像、记录摄像头的旋转和定位，能够进行文字编辑功能；根据不同管径，可以选用不同型号的CCTV检测设备。

（二）、 QV检测技术

1、QV（管道潜望镜）检测系统主要包括只能显示控制器、传输电缆、摄像仪、伸缩杆、U型探针等设备。检测时，可实时录制并保存被检测对象的内部影像，在录制过程中可快捷抓取、保存缺陷图像，或通过键盘录入文字信息，叠加显示并保存在视频画面中，可通过功能键快捷录入缺陷代码；采用一体化主控制器，集成度高、小巧轻便、采用内置高性能电池供电、安装简便（仅需连接1根探头电缆），适合野外移动工作环境。

2、采用QV检测时，管道潜望镜检测时管内水位不宜大于管径的1/2。若不具备检测条件，应进行进行清疏与封堵，待条件满足要求后在实施。

（三）、人工现场巡查检测技术

1、对大型箱涵（断面尺寸大于1000X1500）或内径大于2m的排水管道，需要人工进入管道内部进行巡视检测

2、人工现场巡视检测时，管道内的水深不得大于0.5m，充满度不得大于50%。

3、人工巡视检测主要通过高清相机对管道内部进行摄像，获取管道内部健康状况的相关信息。

4、携带的高清相机应满足：有效像素2000万以上，分辨率大于5472×3648，镜头EF 24-105mm f/4L IS USM标准变焦镜头。
