排水管渠能否安全运行，施工能否顺利竣工，是排水管道非开挖修复工程的一个大难题，在科学迅速发展的今天，一系列高科技产品的兴起给非开挖修复施工助力，而QV检测是其中最具有代表性的，那么排水管道非开挖修复的QV检测要如何开展呢？

(1)进行拍摄准备

设置安全路锥，打开井盖，目测管口中心点至井底的距离，调整支撑杆至合适高度。

打开设备电源进行自检，检查各项控制功能是否有效，图像质量是否清晰。调整手持杆的长度，使之和井深相匹配。

(2)拍摄标志物

选定检查井周边可视范围内的固定参照物作为标志物，将此作为起始拍摄点，启动录制按钮后，将QV摄像头放到井下拍摄位置时，应保持不间断摄像，直至拍摄结束。标志物一般能准确辨认，可选择建筑物、大门、桥体、广告牌、门牌号等固定物体和标记，市政道路上行树、电线杆、桥墩等太过于重样，不宜作为标志物。若遇到周围空旷无参照物的情形，可以用油漆在检查井附件合适的位置写明该井编号，初始拍摄该编号亦可。

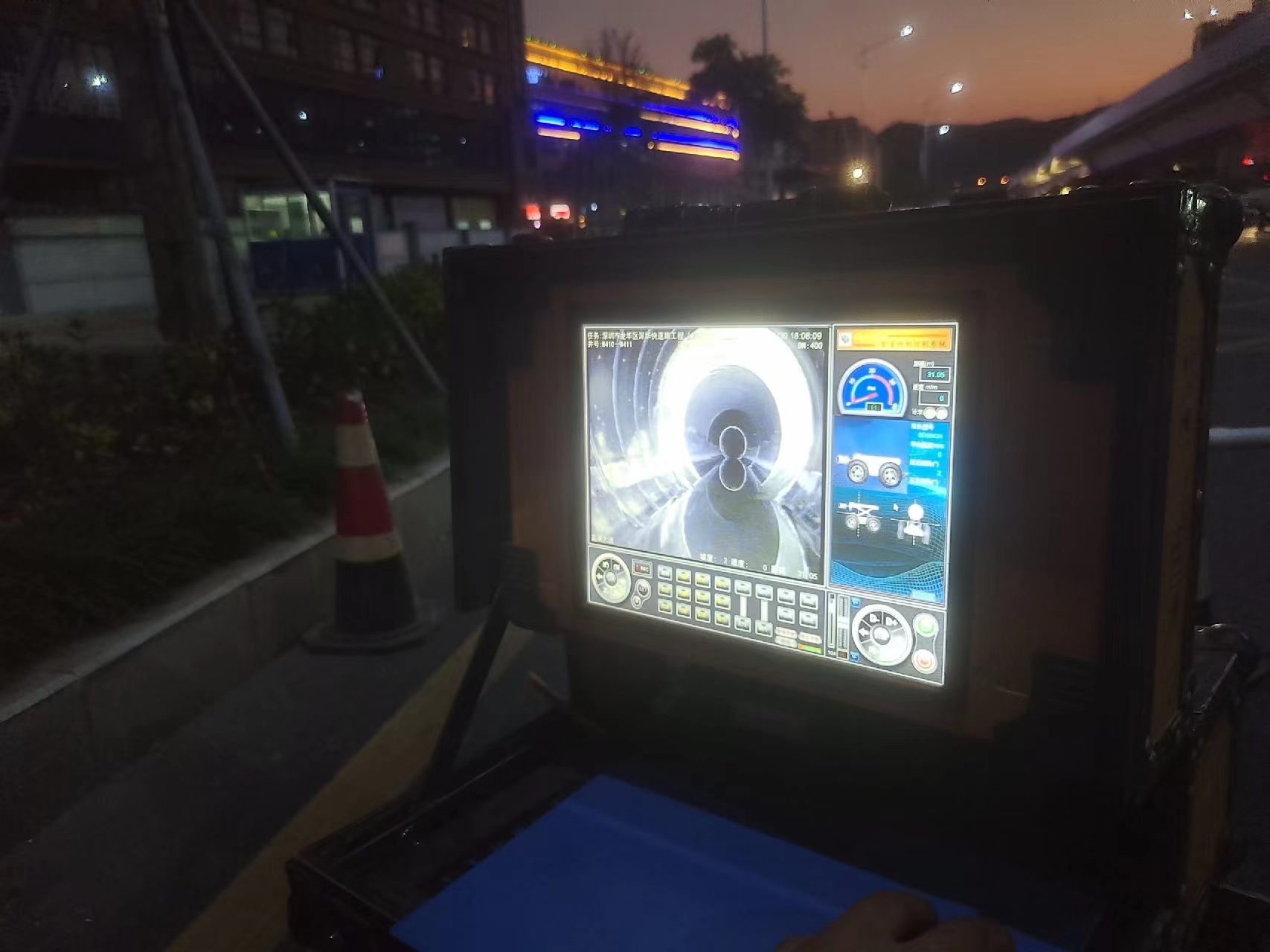

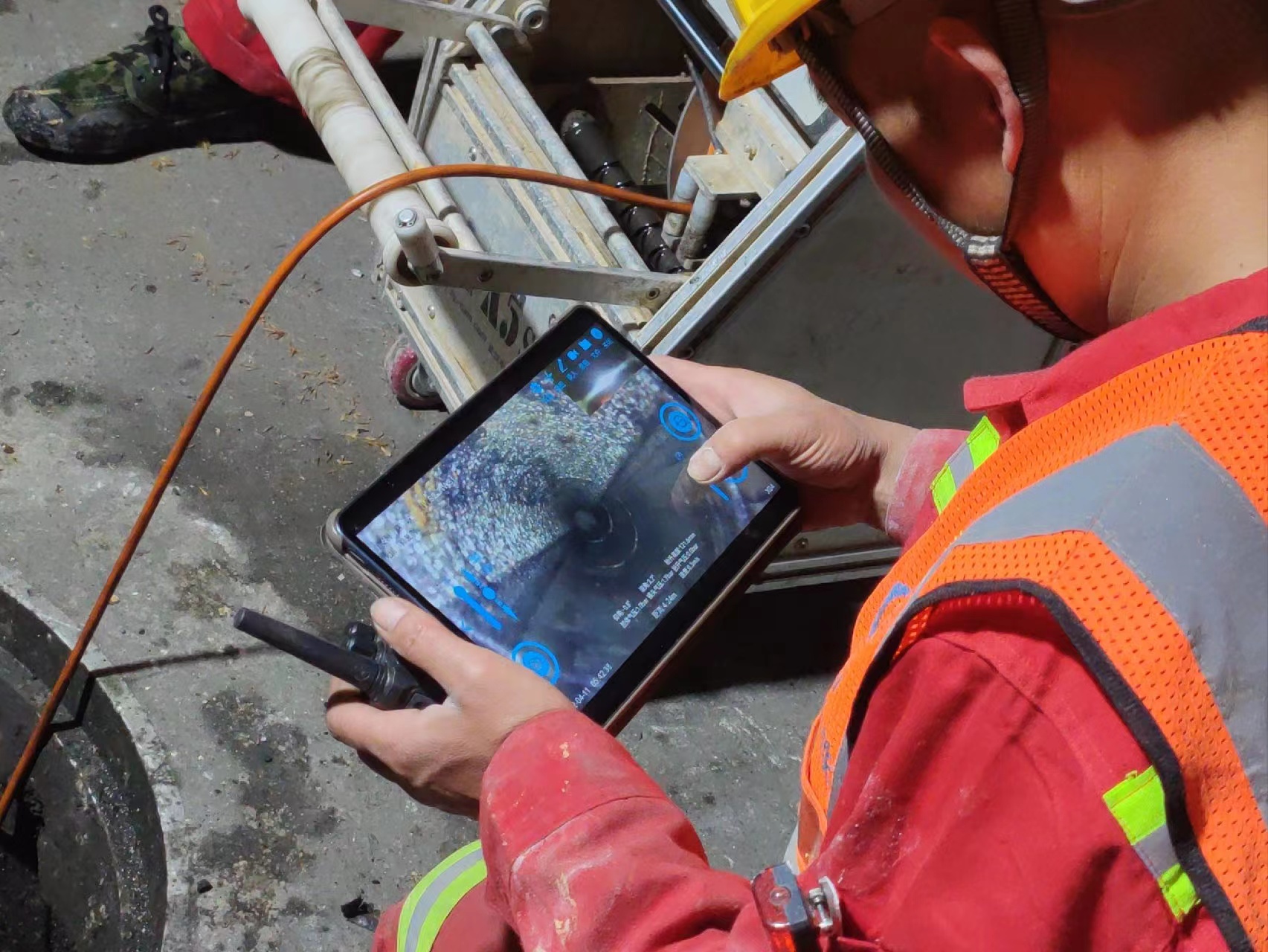

(3)拍摄录像

将摄像头头摆放在管口并对准被检测管道的延伸方向。当水位低于管道直径1/3位置或无水时，镜头中心应保持在被检测管道圆周中心。当水位不超过管道直径1/2位置时，镜头中心应位于管道检测圆周中心的上部。根据画面的清晰度，调节灯光亮度，通常拍摄近距离画面时，光照度要调低，反之则要调高。拍摄管道内部状况时，通过拉伸镜头的焦距，连续、清晰地记录镜头能够捕捉的最大景深的画面。拍摄时，变动焦距不宜过快。拍摄缺陷时，应保持摄像头静止拍摄10秒以上。

(4)拍摄终止

QV的拍摄纵深通常受管道内干净程度、阴晴天光线以及管径等因素的影响，往往拍

摄的景纵达不到设备厂商所提供的数据（通常是80m),这时，就有可能检测不到原计划的管段、只好终止拍摄，或者换一座检查井从反方向拍摄。和CCTV的道理一样，摄像镜头自身的脏物和管道内雾气都有可能造成摄像质量不高或完全成废片，所以必须暂时停止拍摄，待处理好条件具备后再拍。
